Analoge Messschieber-Mikrometer

Die Kategorie der analogen Bügel- und Sondermikrometer von Kinex – K-MET bietet ein lückenloses System mechanischer Prüfmittel für höchste Ansprüche in Fertigung, Formenbau und Kalibrierstellen. Die Messung über Präzisionsspindel und Skalenhülse mit Noniensteilung gewährleistet maximale Formstabilität, Verlässlichkeit und Unabhängigkeit von elektronischen Bauteilen oder Batterien.

Sortimentsübersicht und technische Details:

• Bügel- und Vergleichsmessgeräte für Außenmaße:

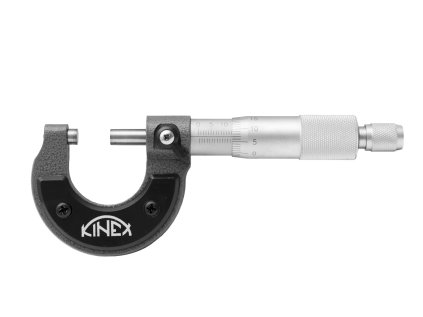

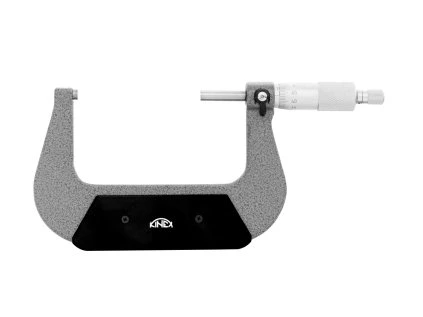

  • Standard-Bügelmessschrauben: Formstabile Ausführungen mit Schmiedebügel, Isolierplatten und geläppten Hartmetall-Messflächen bei 0,01 mm Noniensteilung.
  • Passameter (Feinzeiger-Rachenlehren): Einstellbare Messgeräte mit integriertem Fühlhebel-Feinzeiger (0,001 mm bis 0,002 mm Skalenteilungswert) zur schnellen Serienprüfung von Wellen und Passungen.
  • Drahtmikrometer: Handliche Spezialmessschrauben mit feinen Antastflächen zur exakten Durchmesserprüfung von Drähten, Saiten und Bandmaterial.
• Spezielle Bügelmessschrauben:
  • Gewinde-Mikrometer: Aufnahmevorrichtungen für austauschbare Einsätze zur Messung von Flanken- und Kerndurchmessern an Regel- und Trapezgewinden.
  • Nuten- und Einstichmikrometer: Flache schneidenförmige Messflächen zum Antasten schmaler Einstiche und Sicherungsringnuten.
  • Rohrwanddicken-Messschrauben: Kugelförmige oder zylindrische Gegenambosse zum Eintauchen in Rohrquerschnitte für fehlerfreie Wanddickenmessungen.
  • Zahnweiten-Messschrauben: Tellerförmige Messflächen zur Bestimmung des Zahnweitenmaßes (W-Maß) an Stirnrädern.
• Innenmessgeräte und Hohlraummikrometer:
  • Zweipunkt-Innenmessschrauben: Schnabelförmige Hartmetallbacken zur Prüfung lichter Weiten und Nutbreiten.
  • Dreipunkt-Innenmessschrauben und Sätze: Um 120° versetzte Messbacken zentrieren sich im Zylinder selbsttätig; als Einzelgeräte oder im Koffersatz inklusive Einstellringen erhältlich.
  • Mikrometrische Innenmessschrauben (Zylinder-Messlehren): Rohrsegmente mit verlängerbaren Aufsätzen für das Prüfen weiter Bohrungsspannen und Innenabstände.
  • Innenfeinmessgeräte (Subito): Zweipunkt-Vergleichsmessgeräte mit Führungsbrücke zum präzisen Aufspüren von Rundheits- und Zylinderformfehlern.
• Tiefenmessschrauben und Einbaumikrometer:
  • Tiefen-Mikrometer: Flache, feinstbearbeitete Messbrücke mit wechselbaren Messeinsätzen für gestaffelte Tiefenprüfungen in 25-mm-Intervallen.
  • Einbaumikrometerköpfe: Klemmschaft-Mikrometerschrauben ohne Bügel für den Einbau in kundenspezifische Prüfaufnahmen, Sondermaschinen und Verstelltische.

Praxis- und Anwendungshinweise

Bei der Verwendung von Innenmessschrauben und Subito-Geräten ist durch behutsames Pendeln der Umkehrpunkt des Zeigers zu ermitteln, um die exakte Bohrungsachse zu treffen. Bei Bügelmessschrauben immer über die integrierte Ratsche zustellen, damit die reproduzierbare Messkraft nicht überschritten wird. Messflächen vor Spänen sauber halten und nach Prüfungsende mit einem feinen Hauch Säureschutzöl konservieren.
