Gewindebohrerzubehör
Steigern Sie die Vielseitigkeit und Produktivität Ihrer Bohrmaschinen mit der Kategorie des Spannzubehörs für Senker und Gewindebohrer von Karnasch Professional Tools auf abse.sk. Dieses spezialisierte Industrie-Spannmittelsortiment deutscher Fertigung bietet die optimale Lösung für das zügige, hochpräzise und prozesssichere Spannen von Zerspanungswerkzeugen auf Magnetkernbohrmaschinen, Tisch- und Säulenbohrwerken sowie CNC-Bearbeitungszentren. Das Programm umfasst maßgenaue Weldon-Gewindebohradapter (19 mm / 3/4" und 32 mm / 1-1/4") für Maschinengewindebohrer nach DIN 371 (Größen M3, M4, M6, M8) sowie DIN 376 (Größen M10, M12, M14, M16, M18, M20, M22/M24, M27 und M30), die das direkte Gewindeschneiden auf Magnetbohrmaschinen ohne Spindelumbau ermöglichen. Ergänzt wird die Kategorie durch feinstgeschliffene Morsekegel für Bohrfutter DIN 238 B16 (MK2 und MK3), starre Morsekegel für Weldonschaft 19 mm (MK2, MK3, MK4) und innovative Schnellwechsel-Morsekegel. Sämtliche Karnasch Adapter bestehen aus durchgehärtetem Werkzeugstahl, garantieren schlupffreien Halt, höchste Konzentrizität und zuverlässigen Schutz vor Werkzeugbruch.
Produktsortierung
Marken
Liste der Produkte
Die Kategorie des Spannzubehörs für Senker und Gewindebohrer von Karnasch Professional Tools auf abse.sk bietet ein durchdachtes Spektrum industrieller Spannmittel zur funktionalen Erweiterung von Magnetkernbohrmaschinen, Säulenbohrmaschinen und Bearbeitungszentren. Sie ermöglicht sichere, hochpräzise Gewindeschneid-, Senk- und Bohrarbeiten bei maximaler Steifigkeit der Werkzeugaufnahme. Der Einsatz originaler Karnasch Adapter garantiert verlustfreie Drehmomentübertragung ohne Gefahr von Schaftbeschädigungen oder Rundlauffehlern.
Sortimentsübersicht, technische Spezifikationen und Adaptertypen:
- Weldon-Gewindebohradapter (19 mm / 3/4" und 32 mm / 1-1/4"):
- Ausführung nach DIN 371 (verstärkter Schaft):
- M3 (Art.-Nr.: 201800002)

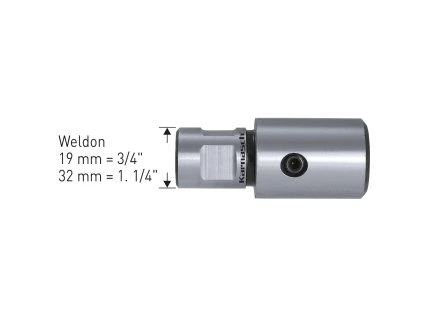

- M4 (Art.-Nr.: 201800004)
- M6 (Art.-Nr.: 201800010)
- M8 (Art.-Nr.: 201800020)
- Ausführung nach DIN 376 (Überlaufschaft):
- M10 (Art.-Nr.: 201800030)
- M12 (Art.-Nr.: 201800040)

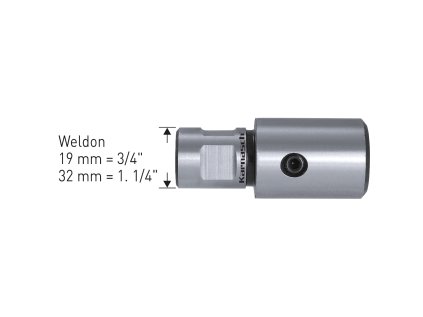

- M14 (Art.-Nr.: 201800050)
- M16 (Art.-Nr.: 201800060)
- M18 (Art.-Nr.: 201800070)
- M20 (Art.-Nr.: 201800080)
- M22 / M24 (Art.-Nr.: 201800090)
- M27 (Art.-Nr.: 201800110)
- M30 (Art.-Nr.: 201800120)
- Konstruktionsaufbau: Die integrierte Innenaufnahme mit Vierkantmitnahme verhindert das Durchdrehen des Werkzeugs beim Reversieren der Spindel, während die Klemmschraube für axialen Halt sorgt.
- Ausführung nach DIN 371 (verstärkter Schaft):
- Morsekegel für Bohrfutter (DIN 238 B16):

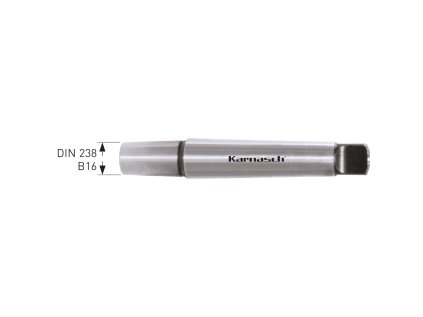

- MK2 für Futter B16 (Art.-Nr.: 201515): Präzisionsgeschliffener Aufnahmedorn für Werkstattbohrmaschinen und Drehmaschinen.
- MK3 für Futter B16 (Art.-Nr.: 201524): Robuste Ausführung für schwere Maschinen mit hoher Biegesteifigkeit.
- Starre Morsekegel-Aufnahmen für Weldonschaft 19 mm (3/4"):
- Verfügbare Baugrößen: MK2 (Art.-Nr.: 201283), MK3 (Art.-Nr.: 201293) und MK4 (Art.-Nr.: 201841).
- Funktion: Formschlüssige Arretierung von Kernbohrern und Senkern mittels zweier gehärteter Innensechskantschrauben.
- Schnellwechsel-Morsekegel für Weldon 19 mm:
- Verfügbare Modelle: Schnellwechselhalter MK2 (Art.-Nr.: 201301) und MK3 (Art.-Nr.: 201437).
- Vorteil: Werkzeugloser Wechsel in Sekunden ohne Hilfswerkzeuge, ideal für Serienarbeiten und kombinierte Bohr- und Senkzyklen.
- Werkstoffgüte und Verarbeitung:
- Hochfester legierter Werkzeugstahl, durchgehend gehärtet für maximale Torsionsfestigkeit.
- Feinstgeschliffene Funktionskegel und Passflächen für minimale Rundlauftoleranzen.
- Brünierte, korrosionshemmende Schutzoberfläche an allen beanspruchten Komponenten.
Praxishinweise für den Einsatz von Gewindebohr- und Kegeladaptern
Achten Sie beim Einsetzen des Maschinengewindebohrers in den Adapter darauf, dass der Schaftvierkant exakt in der Innenkontur des Adapters sitzt. Ziehen Sie erst nach formschlüssigem Sitz die seitliche Klemmschraube an. Vor dem Einsetzen eines Weldon-Adapters in die Spindelaufnahme müssen die Spannflächen frei von Metallspänen und Verunreinigungen sein. Verwenden Sie zum Gewindeschneiden auf Magnetkernbohrmaschinen ausschließlich Maschinen mit Rechts-/Linkslauf und elektronischer Drehzahlregelung. Nutzen Sie hochviskose Gewindeschneidpaste oder Schneidschaum, um Schneidkantenverschleiß und Werkzeugbruch zu vermeiden. Reinigen Sie Schnellspannhülsen regelmäßig mit Druckluft und schützen Sie die Mechanik mit einem Hauch Feinmechaniköl.
