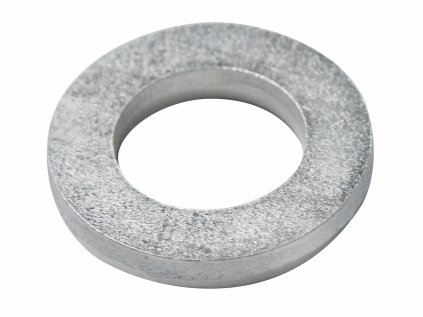

Reduzierringe für Sägeblätter
Gewährleisten Sie exakten Rundlauf, schwingungsfreies Arbeiten und höchste Betriebssicherheit beim Einsatz kleiner Zerspanungswerkzeuge mit dem Sortiment an originalen Pferd Werkzeughaltern für Diamanttrennscheiben auf abse.sk. Das präzise Spannen miniaturisierter und kompakter Diamantscheiben in Geradschleifern, Biegwellen oder hochtourigen Spindeln erfordert formstabile Spanndorne mit exakt planparallelen Anlageflächen. Die originalen Pferd Halter der Baureihe BO eliminieren zuverlässig Rund- und Planlauffehler, schützen den empfindlichen Diamantbelag vor Stoßbelastungen und schonen die Spannzangen der Antriebsmaschine vor übermäßigem Verschleiß. Unser Portfolio umfasst die wesentlichen Industrieabmessungen: den feinen Miniatur-Werkzeughalter Pferd BO 3/1,7 1 (Art.-Nr. 6840317) mit 3-mm-Schaft für Kleinstscheiben mit 1,7-mm-Aufnahmebohrung, den universellen Industriehalter Pferd BO 6/10 3 (Art.-Nr. 33512040) mit 6-mm-Spannschaft für Trennscheiben mit 10-mm-Bohrung und einer Stärke bis 3 mm, sowie die verstärkte Ausführung Pferd BO 8/10 3 (Art.-Nr. 33513900) mit 8-mm-Schaft für vibrationskritische Trennaufgaben unter hoher Belastung. Setzen Sie auf erstklassige deutsche Verarbeitungsqualität von Pferd für präzises und sicheres Zerspanen im Werkzeugbau, Modellbau und in der Feinwerktechnik.
Produktsortierung
Marken
Liste der Produkte
Steuerelemente der Liste
Die Kategorie der Aufnahmedorne und Werkzeughalter für Diamanttrennscheiben auf abse.sk umfasst originales Montagezubehör der deutschen Qualitätsmarke Pferd für das präzise und vibrationsfreie Spannen miniaturisierter und kompakter Zerspanungswerkzeuge in Geradschleifern, Biegwellen und Schnelllaufspindeln. Ein ungenauer oder unterdimensionierter Spanndorn verursacht Rundlauffehler, Schwingungen und ungleichmäßigen Diamantabtrag, was im ungünstigsten Fall zur Beschädigung des Bauteils oder zum Werkzeugbruch führen kann. Originale Pferd Halter der Baureihe BO gewährleisten eine exakte Zentrierung, planparallele Auflageflächen und eine zuverlässige Kraftübertragung.
Sortimentsübersicht und technische Spezifikationen:
- Pferd BO 3/1,7 1 (Art.-Nr. 68400317):
- Schaftdurchmesser: 3,0 mm.
- Kompatibilität: Konzipiert für Kleinst-Diamantscheiben mit einem Bohrungsdurchmesser von 1,7 mm (z. B. Baureihe D1A1R 22-0,5-1,7).
- Einsatz: Feinmechanik, Schmuckfertigung, Gravierarbeiten, Mikrooptik und Prototypenbau auf hochfrequenten Mikromotoren und Druckluftschleifern.
- Pferd BO 6/10 3 (Art.-Nr. 33512040):
- Schaftdurchmesser: 6,0 mm.
- Kompatibilität: Ausgelegt für Scheiben mit 10,0 mm Aufnahmebohrung und einer maximalen Scheibenstärke bis 3,0 mm (passend für Pferd D1A1R Scheiben in 30, 40 und 50 mm mit 10 mm Bohrung).
- Einsatz: Universeller Industriehalter für Standardspannzangen elektrischer und pneumatischer Geradschleifer zum Trennen von CFK, Hartmetall und technischer Keramik.
- Pferd BO 8/10 3 (Art.-Nr. 33513900):
- Schaftdurchmesser: 8,0 mm.
- Kompatibilität: Verstärkte Industrieausführung für Scheiben mit 10,0 mm Bohrung bis 3,0 mm Dicke.
- Einsatz: Aufgaben mit gesteigerter Krafteinwirkung im Werkzeug- und Formenbau, bei denen maximale Biegesteifigkeit und Schwingungsdämpfung gefordert sind.
- Typische Einsatzbereiche:
- Spannen galvanischer Pferd Diamantscheiben zum Zerspanen von Glas, Keramik, Sintermetallen und Verbundwerkstoffen (CFK / GFK)
- Feinbearbeitung und Korrekturschnitte an Spritzguss- und Stanzwerkzeugen
- Abtrennen von Graten und Konturenbeschnitt an schwer zugänglichen Partien von Guss- und Schweißteilen
- Präzise Schliff- und Probennahme in Materialprüfungsabteilungen und Laboren
Praxis- und Montagehinweise für den sicheren Betrieb
Achten Sie beim Einspannen des Dorns in die Spannzange darauf, dass der Schaft mindestens bis zur eingeprägten Mindesteinspannmarkierung eingeschoben wird – ein zu weiter Überstand führt bei hohen Drehzahlen zum Verbiegen des Schaftes. Stellen Sie vor dem Anziehen der Klemmschraube sicher, dass Spannflansch und Zentrierbund frei von Schleifstaub und Ablagerungen sind, um einen Planschlag zu verhindern. Ziehen Sie die Halteschraube mit angemessenem Drehmoment an, um den Grundkörper dünner Diamantscheiben nicht zu verziehen. Beachten Sie stets die maximal zulässige Betriebsdrehzahl der Scheiben-Halter-Kombination. Arbeiten Sie stets mit korrekt montierter Maschinenschutzhaube und nutzen Sie vollständige persönliche Schutzausrüstung: Schutzbrille oder Visier, eng sitzende Handschuhe und Gehörschutz.
