Klemmmikrometer

Die Hauptkategorie der Bügelmessschrauben und des Zubehörs stellt die messtechnische Basisausstattung für das hochgenaue Erfassen von Außenmaßen an Präzisionsbauteilen mit Toleranzvorgaben im Hundertstel- und Tausendstelmillimeterbereich dar. Diese Messwerkzeuge kommen beim Präzisionsdrehen, Rundschleifen, Formenbau, beim Kalibrieren von Arbeitsmitteln sowie in der fertigungsbegleitenden Qualitätssicherung zum Einsatz, wo die Ablesegenauigkeit von Messschiebern an ihre Grenzen stößt.

Sortimentsübersicht und technische Details:

• Analoge Bügelmessschrauben:
  • Mechanische Ablesung: Blendfrei mattverchromte Skalenhülse und Skalentrommel mit laserstrukturierter Skalenteilung von 0,01 mm.
  • Robuste Bauweise: Biegesteifer Schmiede- oder Gussbügel mit aufgesetzten Isolierplatten zur Vermeidung von Handwärmeübertragung; autark und absolut unabhängig von Batterien.
  • Messbereiche: Gestaffelt in praxisgerechten 25-mm-Intervallen (0–25 mm, 25–50 mm, 50–75 mm, 75–100 mm usw.).
• Digitale Bügelmessschrauben:
  • Elektronik und Auflösung: Kontraststarkes LCD-Display mit fehlerfreier Ziffernanzeige und 0,001 mm (1 µm) Ziffernschrittwert, mm/inch-Umschaltung und Nullung an beliebiger Position für vergleichende Messungen.
  • Schutzart im Werkstatteinsatz: Modelle mit Schutzarten bis IP54/IP65, ausgelegt gegen Staub, Spritzwasser und den direkten Kontakt mit Kühlschmierstoffen.
  • Messdatenübertragung: Ausführungen mit Datenanschluss (Kabel oder Wireless) zur direkten Übertragung von Prüfwerten in CAQ- und SPC-Systeme.
• Beschaffenheit der Messflächen:
  • Messflächen: Hartmetallbestückte (Wolframkarbid), feinstgeläppte Messflächen für höchste Ebenheit, Parallelität und maximale Standzeiten.
  • Messkraftbegrenzung: Integrierte Gefühlsratsche oder Friktionskupplung garantiert eine genormte, reproduzierbare Messkraft (5 bis 10 N) unabhängig vom Feingefühl des Bedieners.
• Zubehör für Bügelmessschrauben:
  • Guss-Messschraubenhalter: Standfeste, schwere Tischhalter mit verstellbarer Klemmbacke zur ergonomischen Handhabung bei Serienprüfungen von Kleinteilen und zur vollständigen Entkopplung von Körperwärme.

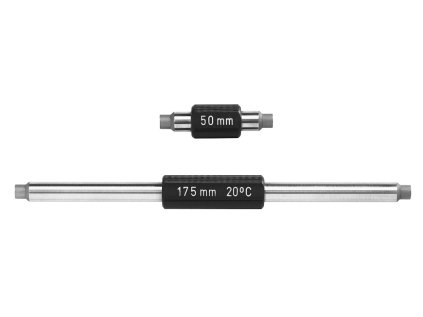

  • Einstellmaße (Prüfstäbe): Flache und zylindrische Einstellnormale zur zyklischen Prüfung und Justierung des Nullpunkts bei Messschrauben mit einem Messbereich ab 25 mm.
• Typische Einsatzbereiche:
  • Außendurchmessermessung von Wellen, Bolzen und Achsen nach dem Schleifen
  • Dickenprüfung von Präzisionsblechen, Dichtungsfolien und Passscheiben
  • Endkontrolle im Werkzeug-, Formen- und Lehrenbau sowie der Automobilzulieferung
  • Kalibrierung und Zwischenprüfung an Zerspanungsmaschinen

Praxis- und Anwendungshinweise

Vor jeder Messung sind die Messflächen durch sanftes Durchziehen eines sauberen Papierstreifens von Ölfilmen und Staub zu befreien. Das Antasten an das Prüfstück darf ausschließlich über die Ratsche erfolgen; nach 2 bis 3 Rastklicks wird der Messwert abgelesen – die Messspindel niemals über die Haupttrommel festdrehen. Die Bügelmessschraube stets an den Isolierbacken halten oder einen Tischhalter einsetzen, um verfälschende Messergebnisse durch Wärmeausdehnung des Bügels auszuschließen.
