Kombinationsgewindebohrer
Karnasch Kombi-Bit-Gewindebohrer Professional Tools
Sparen Sie Zeit und steigern Sie Ihre Effizienz mit den erstklassigen Karnasch Kombi-Bit-Gewindebohrern. Diese innovativen Multifunktionswerkzeuge ermöglichen das Kernlochbohren, Gewindeschneiden und Entgraten (Senken) in einem einzigen Arbeitsgang – ganz ohne Werkzeugwechsel!
Entwickelt für maximale Performance beim Einsatz mit Akku-Bohrschraubern, Handbohrmaschinen sowie stationären Maschinen mit Rechts-/Linkslauf. Dank des standardisierten 1/4"-Sechskant-Bit-Schafts (6,35 mm) erfolgt die Aufnahme schnell, sicher und universell.
Die wichtigsten Vorteile der Karnasch Kombi-Bit-Gewindebohrer:
- Schnelligkeit und Effizienz: Die Kombination von 3 Arbeitsgängen (Bohren + Schneiden + Entgraten) verkürzt die Arbeitszeit bei Montagearbeiten und Kleinserien erheblich.
- Deutsche Premium-Qualität (German Quality Product): Hergestellt aus hochwertigem Hochleistungs-Schnellarbeitsstahl (HSS-G) für hohe Standzeiten und Präzision (ISO 2 / 6H).
- High-End BLUE-TEC Beschichtung (Modell 20 1880): Die spezielle BLUE-TEC Beschichtung erhöht die Oberflächenhärte deutlich, verringert die Reibung und sorgt für maximale Performance und Werkzeugstandmenge.
- Ausführung BLANK (Modell 20 1870): Unbeschichtete, präzisionsgeschliffene Ausführung für die Standardbearbeitung von unlegierten Stählen und Metallen.
- Anwendungsbereich: Geeignet für Durchgangsgewinde bis zu einer maximalen Gewindetiefe von 1×D in Stählen bis 600 N/mm², Aluminium, Kupfer, Messing und Kunststoffen.
Erhältlich als Einzelwerkzeuge in den Abmessungen M3 bis M10 sowie in praktischen Kombi-Sets in robusten Kassetten inklusive Halter. Bestellen Sie professionelle Gewindeschneidwerkzeuge von Karnasch jetzt auf abse.sk!
Produktsortierung
Marken
Bearbeitetes Material
Beschichtung
Gewindegröße m
Liste der Produkte
Steuerelemente der Liste

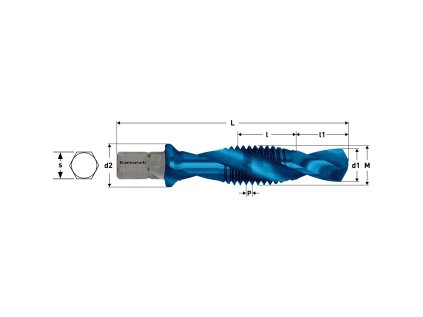

Technische Spezifikation und Abmessungsübersicht der Karnasch Kombi-Bit-Gewindebohrer
Karnasch Kombi-Bit-Gewindebohrer ermöglichen das Kernlochbohren, Gewindeschneiden (ISO 2 / 6H) und Entgraten in einem einzigen Arbeitsgang. Nachfolgend finden Sie die detaillierte Abmessungsübersicht für die beschichtete Ausführung BLUE-TEC (Art. 20 1880) und die unbeschichtete Ausführung BLANK (Art. 20 1870):
| Art.-Nr. (BLUE-TEC) | Art.-Nr. (BLANK) | Gewinde (M) | Steigung (P) | L (mm) | l1 (mm) | d1 Ø (mm) | Schaft (Zoll/Inch) |
|---|---|---|---|---|---|---|---|
| 20 1880 010 | 20 1870 010 | M3 | 0,50 mm | 36 mm | 5 mm | 2,5 mm | 1/4" Bit (6,35 mm) |
| 20 1880 020 | 20 1870 020 | M4 | 0,70 mm | 39 mm | 6 mm | 3,3 mm | 1/4" Bit (6,35 mm) |
| 20 1880 030 | 20 1870 030 | M5 | 0,80 mm | 41 mm | 7 mm | 4,2 mm | 1/4" Bit (6,35 mm) |
| 20 1880 040 | 20 1870 040 | M6 | 1,00 mm | 44 mm | 8 mm | 5,0 mm | 1/4" Bit (6,35 mm) |
| 20 1880 050 | 20 1870 050 | M8 | 1,25 mm | 51 mm | 11 mm | 6,8 mm | 1/4" Bit (6,35 mm) |
| 20 1880 060 | 20 1870 060 | M10 | 1,50 mm | 59 mm | 15 mm | 8,5 mm | 1/4" Bit (6,35 mm) |
Sätze und Zubehör (Sets & Accessories)
- Set BLUE-TEC (Art. 21 1810): Enthält Kombi-Gewindebohrer M3, M4, M5, M6, M8, M10 und einen magnetischen Bithalter in einer robusten Kassette.
- Set BLANK (Art. 21 1805): Enthält unbeschichtete Kombi-Gewindebohrer M3, M4, M5, M6, M8, M10 und einen magnetischen Bithalter in einer robusten Kassette.
- Leere Kassette (Art. 21 1800): Leere Kassette zur individuellen Bestückung für Durchmesser M3 bis M10 inklusive Bithalter.
Technische Anwendungshinweise und Schnittbedingungen
- Einsatzbereich: Nur für Durchgangsgewinde bis zu einer maximalen Gewindetiefe von 1×D geeignet. Für Stahl (< 600 N/mm²), Aluminium, Kupfer, Messing und Kunststoffe (GFK/CFK).
- Fluchtung: Achten Sie stets darauf, dass Werkzeugachse und Lochachse genau fluchten.
- Kühlung und Schmierung: Verwenden Sie stets ein geeignetes Schneidöl oder Schmiermittel, um die Standzeit der Schneiden zu verlängern.
- Empfohlene Drehzahl: Für das Gewindeschneiden mit Akku-Bohrschraubern und Handbohrmaschinen empfehlen wir für die Abmessung M3 × 0,5 eine maximale Drehzahl von 1600 U/min.
