Mikrometer-Zubehör

Die Kategorie des Zubehörs für Messschrauben von Kinex – K-MET bietet ein lückenloses System technischer Ergänzungen, Justiernormale und ergonomischer Haltevorrichtungen zur Sicherung höchster Prozessgenauigkeit nach DIN 863. Durch den Einsatz abgestimmten Originalzubehörs wird die Einsatzbreite von Bügelmessschrauben erweitert, die exakte Formmessung an Gewindeflanken ermöglicht und der Einfluss von Umgebungstemperatur und Bedienerdruck auf das Messergebnis minimiert.

Sortimentsübersicht und technische Details:

• Zubehörkategorien im Lieferprogramm:
  • Einstellmaße und Normale für Bügelmessschrauben: Kalibrierte stangenförmige und zylindrische Einstellmaße in Längen entsprechend den Bereichsuntergrenzen (25 mm, 50 mm, 75 mm, 100 mm bis zu großen Industrieabmessungen). Ausgestattet mit feinstgeläppten planen oder balligen Messflächen und Wärmeisolierschalen zur Vermeidung thermischer Fehler beim Handling.
  • Wechseleinsätze für Gewinde-Bügelmessschrauben: Formgenau gefertigte Einsatzpaare (Prisma und Spitze) mit Aufnahmeschaftdurchmesser von üblicherweise 3,5 mm oder 5 mm. Bestimmt für die präzise Flankendurchmessermessung an metrischen Gewinden (60° Flankenwinkel) und Whitworth-Gewinden (55° Flankenwinkel), gestaffelt nach Gewindesteigungen.

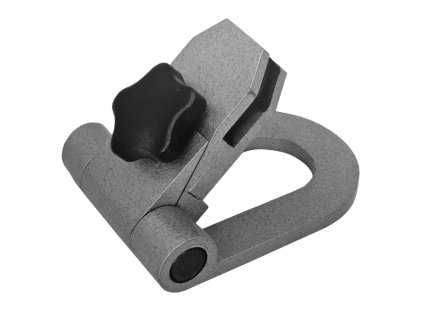

  • Gusseiserne Messschraubenhalter: Standfeste Werkstatthalter mit schwerem Fuß und verstellbarer Spannklaue zur stabilen Arretierung von Bügelmessschrauben unterschiedlicher Größen in jedem gewünschten Neigungswinkel.
• Werkstoffgüte und konstruktive Merkmale:
  • Thermische Stabilität: Einstellmaße aus spannungsarm geglühtem, legiertem Qualitätswerkzeugstahl mit exakt definiertem Längenausdehnungskoeffizienten und minimalen Formtoleranzen.
  • Verschleißfestigkeit: Gehärtete und feinstpolierte Gewindeeinsätze garantieren Standzeit und minimalen Abrieb bei wiederkehrenden Prüfungen an Stahl- und Edelstahlteilen.
  • Schwingungsdämpfung: Massiver Gusskörper fängt Werkbankvibrationen ab; gummierte bzw. kunststoffbelegte Spannbacken klemmen den Mikrometerbügel beschädigungsfrei.
• Metrologische und ergonomische Vorzüge:
  • Exakte Nullstellung und Steigungsprüfung der Mikrometerspindel bei Messbereichen ab 25 mm
  • Flexible Umrüstung universeller Gewindemikrometer auf verschiedenste Steigungs- und Profilsysteme
  • Beidhändige Werkstückführung bei Serienprüfungen von Kleinteilen direkt am Arbeitsplatz
  • Vollständige Entkopplung der Handwärme vom Messbügel bei längeren Messreihen
• Typische Einsatzbereiche:
  • Periodische Nullpunktprüfung und Nachjustierung von Bügelmessschrauben im Messraum und an der Maschine
  • Flankendurchmesserüberwachung an Außengewinden beim Drehen, Schleifen und Gewinderollen
  • Stationäre Serienkontrolle gedrehter und geschliffener Präzisionsteile mittels Mikrometerhalter
  • Einsatz in Werkzeugbau, Kalibrierstellen und betrieblicher Qualitätssicherung

Praxis- und Anwendungshinweise

Beim Nullen der Messschraube das Einstellmaß stets ausschließlich an der wärmeisolierenden Kunststoffhülle anfassen, um eine Längenausdehnung durch Handwärme zu verhindern. Vor dem Kontakt die Messflächen des Einstellmaßes und der Spindel penibel reinigen. Beim Einspannen in den Mikrometerhalter den Bügel nur mit mäßiger Klemmkraft fixieren, um Verzug zu vermeiden, und das Antasten am Werkstück grundsätzlich über die Gefühlsratsche vollziehen.
