Analoge Messschieber-Mikrometer
Gewährleisten Sie kompromisslose Präzision, Formstabilität und Zuverlässigkeit beim Messen von Außenmaßen an Wellen, Bolzen, Zylindern und Maschinenteilen mit dem Sortiment an professionellen analogen Bügelmessschrauben von Kinex – K-MET. Diese Kategorie bietet bewährte Werkstattmesszeuge mit feiner 0,01-mm-Noniensteilung, die vollkommen batterieunabhängig arbeiten und für den anspruchsvollen Einsatz in Zerspanungsbetrieben, im Werkzeugbau, in Schleifereien und Prüfräumen ausgelegt sind. Das Produktprogramm deckt die gesamte Bandbreite an Messspannen ab – von Standardbereichen wie 0–25 mm, 25–50 mm bis 275–300 mm in 25-mm-Stufen über Mehrbereichs-Modelle mit Wechselsambossen (100–200 mm und 200–300 mm) bis hin zu Groß-Bügelmessschrauben mit gewichtsoptimiertem Rohrbügel von 300–400 mm bis 900–1000 mm. Alle Ausführungen verfügen über geläppte Hartmetall-Messflächen, stabile Bügel mit Wärmeisolierplatten zur Neutralisierung von Handwärmeeinflüssen und eine integrierte Gefühlsratsche für konstante Messkraft; Modelle ab 25 mm Messbereich werden inklusive passendem Einstellnormal geliefert.
Produktsortierung
Marken
Genauigkeit
Liste der Produkte
8BE95800-4DE3-4C21-9072-F40979595429
A9A0B4B4-70C0-4F16-83C4-52E61BB1B583
F8A7A32E-A2B4-403F-B349-EE46EAEA13D6
FEED410E-B3C1-496C-9AC2-1E6CD3CF60D7
70A45E20-7D38-4590-8736-CFB26A11C358
B2EF1FF8-9797-4E07-98D0-BD55A5A4EAF1
31CDAA99-EACD-400A-8332-92668C28EAC9
522F9F3E-1880-4334-9B1A-24ABFA8A1BA6
4358FE17-A9BD-4370-B0B5-5059C8C2C435
Die Kategorie der analogen Bügelmessschrauben von Kinex – K-MET bietet ein lückenloses Programm präziser mechanischer Messzeuge zur zuverlässigen Kontrolle von Werkstückaußenmaßen mit 0,01 mm Ablesegenauigkeit. Dank hoher mechanischer Belastbarkeit, solider Werkstoffqualität und absoluter Unabhängigkeit von Batterien setzen diese Messschrauben seit langem den Standard in Drehereien, Fräsereien, Schleifereien und Montagebereichen.
Sortimentsübersicht und technische Details:
- Bautypen und konstruktive Ausführungen:

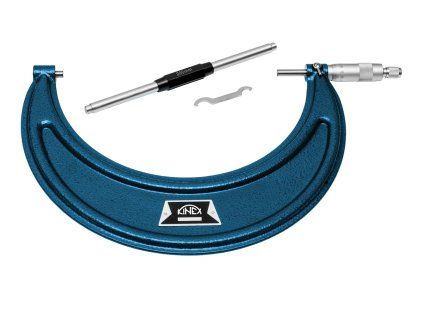

- Standard-Bügelmessschrauben mit Gesenkschmiedebügel (Art.-Nr. 7002 bis 7025): Robuste Ausführungen in praxisgerechten 25-mm-Stufen (von 0–25 mm bis 275–300 mm). Hohe Steifigkeit, einbrennlackierter Bügel und Isolierschalen verhindern das Einleiten von Körperwärme.
- Mehrbereichs-Messschrauben mit Wechselsambossen (Art.-Nr. 7025-0 und 7026-0): Flexible Konstruktionen zur Abdeckung weiter Messspannen (100–200 mm und 200–300 mm) in einem einzigen Bügel mithilfe kalibrierter Verlängerungsambosse.
- Groß-Bügelmessschrauben mit Rohrbügel (Baureihen 7026 und 7027): Messgeräte für Großdurchmesser von 300–400 mm bis zu 900–1000 mm mit biegesteifem Fachwerkträger- oder Rohrprofil zur Gewichtsreduzierung bei maximaler Formstabilität.
- Messflächen und Funktionselemente:
- Werkstoffgüte der Messflächen: Spindel und Amboss sind mit Hartmetall bestückt und feinstgeläppt für höchste Ebenheit, Parallelität und Verschleißfestigkeit.
- Konstante Messkraft: Die integrierte Gefühlsratsche an der Trommel sichert eine stets gleichbleibende, genormte Messkraft (5 bis 10 N) unabhängig vom Anwender.
- Feststellung: Solider Klemmschraub- oder Hebelmechanismus zur Arretierung der Spindel nach dem Messvorgang.
- Skalierung und Ablesung:
- Skalentrommel: Blendfrei mattverchromte Oberfläche mit laserstrukturierter 0,01-mm-Noniensteilung bei 0,5 mm Spindelsteigung pro Umdrehung.
- Lieferumfang:
- Alle Messschrauben mit einem Messbereich über 25 mm werden inklusive kalibriertem Einstellmaß und Justierschlüssel im Etui oder Holzkasten geliefert.
- Typische Einsatzbereiche:
- Durchmesserkontrolle an Wellen, Bolzen und Passungssitzen nach dem Drehen und Schleifen
- Außenmaßprüfung großer Gussstücke, Schweißkonstruktionen und Schmiedeteile
- Endabnahme von Bauteiltoleranzen in der Serien- und Einzelteilfertigung
- Fertigungsbegleitende Zwischenprüfung an der Zerspanungsmaschine
Praxis- und Anwendungshinweise
Vor Arbeitsbeginn Messflächen und Einstellmaß sorgfältig reinigen. Den Kontakt zum Werkstück ausschließlich über die Gefühlsratsche herstellen und nach 2 bis 3 Klicks den Wert ablesen; das direkte Zudrehen an der Skalentrommel führt zu Messfehlern und Spindelverschleiß. Bei Groß-Messschrauben ab 300 mm Messbereich empfiehlt sich die Messung zu zweit oder der Einsatz in Tischständern, um Rahmenverbiegungen durch das Eigengewicht zu verhindern.
