Analoge Nutenmikrometer
Gewährleisten Sie kompromisslose Präzision, Wiederholgenauigkeit und Zuverlässigkeit beim Messen von schmalen Außeneinstichen, Sicherungsringnuten, Absätzen und Keilwellen mit dem Sortiment an professionellen analogen Nuten- und Einstich-Bügelmessschrauben von Kinex – K-MET. Diese spezialisierten Prüfmittel mit feiner 0,01-mm-Noniensteilung bilden die perfekte Lösung für Drehereien, CNC-Bearbeitungszentren, Schleifereien und Prüfräume, an denen herkömmliche Standard-Messflächen aufgrund ihrer Abmessungen scheitern. Das Sortiment umfasst die Modellreihe 7075-02 mit schneidenförmigen (klingenartigen) Messflächen in Messbereichen von 0–25 mm, 25–50 mm, 50–75 mm und 75–100 mm bis hin zu 100–125 mm, 125–150 mm und 150–175 mm sowie die hochpräzise NEX-Ausführung (Art.-Nr. 7076-02-025) nach DIN 863 mit Schutzart IP65 und 0,4×6/6,5 mm Klinge für extrem schmale Nuten. Die nichtdrehende Spindel, der wärmeisolierte Gussbügel und die integrierte Gefühlsratsche garantieren ein feinfühliges, exaktes Antasten des Nutgrunds ohne Beschädigung der Flanken.
Produktsortierung
Marken
Genauigkeit
Liste der Produkte
04FEC0C1-BF03-45C2-8D1A-DF061E98752E
6C8C9ACB-18DB-4044-9C19-D6189C807119
7A6AAC2D-B7E3-4D57-8827-42D5A6C31454
7C42D185-9F50-49E1-9490-2ADBA10EF4F1
6B8704BD-8EC6-40B3-912E-61DB8F2FB001
7A995B70-6339-47B6-93A5-31F854058C60
ED7482F4-7204-41CB-837D-26C983E84CE8
545A7EC7-2C1B-41F0-9B58-0C34EB09DF00
Steuerelemente der Liste
Die Kategorie der analogen Nuten- und Einstich-Bügelmessschrauben von Kinex – K-MET bietet hochpräzise Spezialmesswerkzeuge zur maßhaltigen und wiederholgenauen Prüfung von Einstichdurchmessern, Sicherungsringnuten und Wellenabsätzen. Durch klingenartige Messflächen und eine nichtdrehende Spindel setzen die Messschneiden plan am Nutgrund auf, ohne Drehreibung zu erzeugen oder die Flanken des Werkstücks zu beschädigen.
Sortimentsübersicht und technische Details:
- Modellausführungen und Messspannen:

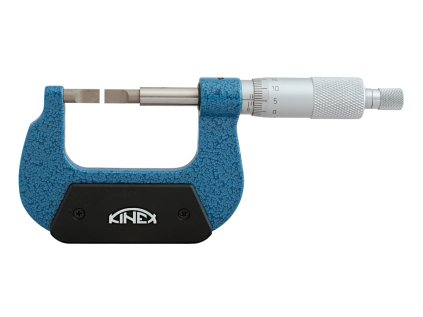

- Standardbaureihe 7075-02: Lückenlose 25-mm-Stufung in den Bereichen 0–25 mm, 25–50 mm, 50–75 mm, 75–100 mm, 100–125 mm, 125–150 mm und 150–175 mm mit 0,01 mm Noniensteilung.
- Industriemodell NEX (Art.-Nr. 7076-02-025): Hochwertige Ausführung mit 0–25 mm Messbereich nach DIN 863 und Schutzart IP65 gegen Spritzwasser, Staub und Kühlschmierstoffe; ausgestattet mit 0,4×6/6,5 mm feiner Messschneide für schmalste Nuten.
- Messflächengeometrie und Spindelmechanik:
- Schneidenförmige Messflächen: Gehärtete, feinbearbeitete Klingen zur problemlosen Einführung in schmale Nuten bei dauerhafter Kantenstabilität.
- Nichtdrehende Spindel: Die Spindel bewegt sich rein axial ohne Rotation, wodurch Einlaufspuren und Riefenbildung am Nutgrund zuverlässig vermieden werden.
- Messkraftbegrenzung: Die integrierte Gefühlsratsche sichert eine stets konstante und normgerechte Messkraft (5 bis 10 N).
- Bügelaufbau und Skalierung:
- Bügelkörper: Robuster Gesenkschmiedekörper mit Schutzlackierung und wärmeisolierenden Griffplatten zur Verhinderung thermischer Längenänderungen durch Handwärme.
- Skala: Blendfrei mattverchromte Skalenhülse und Skalentrommel mit tiefschwarzer 0,01-mm-Teilung für ermüdungsfreie Ablesung.
- Feststellung: Solider Klemmschraub- oder Hebelmechanismus zur Arretierung vor dem Herausführen aus dem Einstich.
- Typische Einsatzbereiche:
- Prüfung des Einstichdurchmessers für Sicherungsringe nach DIN 471
- Vermessung von Keilwellen, Freistichen und Dichtungsnuten auf Dreh- und Schleifmaschinen
- Dicken- und Abstandsmessungen an Lamellenpaketen im Präzisionsmaschinenbau
- Fertigungsbegleitende Zwischenprüfung an Zerspanungsarbeitsplätzen
Praxis- und Anwendungshinweise
Vor dem Antasten sicherstellen, dass der Nutgrund frei von Spänen und Kühlschmierstoffrückständen ist. Die Messschraube stets rechtwinklig zur Werkstückachse ansetzen und das Antasten ausschließlich über die Ratsche ausführen; nach 2 bis 3 Klicks den Klemmschraubhebel anziehen und den Messwert ablesen. Bei Modellen mit Messspannen über 25 mm vor Beginn der Messreihe die Nullstellung mit dem beiliegenden Einstellmaß überprüfen.
