Spatenbohrer Halter

Die Kategorie der Trägerwerkzeuge und Halter für Wendeschneidplatten von Karnasch Professional Tools auf abse.sk bildet die Grundlage eines modularen industriellen Bohrsystems für das maßhaltige und schwingungsfreie Bohren ins Volle. Die Verwendung von hochfesten Grundkörpern mit auswechselbaren 132°-Schneidplatten steigert die Wirtschaftlichkeit signifikant: Bei Werkzeugverschleiß oder geändertem Bohrungsdurchmesser muss nicht das komplette Werkzeug getauscht werden, sondern lediglich der Schneideinsatz. Diese Halter sind speziell darauf ausgelegt, hohe Axialkräfte, Schnittdrücke und Torsionsbelastungen bei der Bearbeitung von Stahl, Guss, Edelstahl und Nichteisenmetallen zuverlässig aufzunehmen.

Sortimentsübersicht, technische Parameter und Bauformen:

• Einteilung nach Bohrtiefe (L/D-Verhältnis):

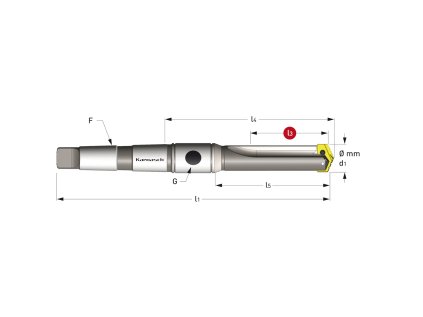

  • Bohrtiefe 3xD (Serien 200 GZ und 200 GM): Kurze Ausführung mit gerader Nut für maximale Torsionssteifigkeit, vibrationsfreies Bohren und höchste Zentriergenauigkeit ins Volle.

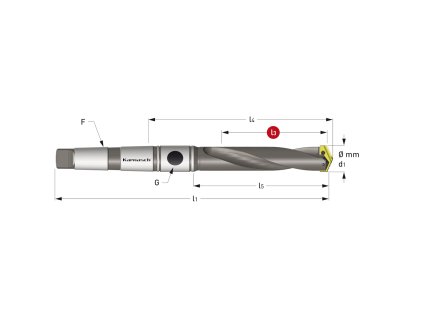

  • Bohrtiefe 4xD (Serien 300 SZ und 300 SM): Universelle Träger mit Spiralnut für mittlere Bohrtiefen.
  • Bohrtiefe 5xD (Serien 400 SZ und 400 SM): Spiralgenutete Bauform für kontinuierlichen und sicheren Spantransport bei tieferen Bohrungen.
  • Bohrtiefe 8xD (Serien 500 SZ, 500 SM, 500 GZ und 500 GM): Lieferbar in spiral- und geradegenuteter Ausführung für tiefe Montage- und Durchgangslöcher.
  • Bohrtiefe 12xD (Serien 700 GZ und 700 GM): Geradegenutete Halter mit optimiertem Kernquerschnitt für formstabile Tiefbohrungen.
  • Bohrtiefe 15xD (Serien 900 GZ und 900 GM): Extratiefe Bohrkörper für anspruchsvolle Sonderanwendungen und Bauteildurchdringungen.
• Einteilung nach Maschinenschnittstelle:
  • Zylinderschaft mit Weldon-Fläche (Kürzel GZ, SZ): Nach DIN 1835 B / DIN 6535 HB für Hydrodehnspannfutter, Weldon-Aufnahmen und Spannzangen in CNC-Bearbeitungszentren und Fräsmaschinen.
  • Morsekegel (Kürzel GM, SM): Kegelschaft (MK / MT) mit Austreiblappen für konventionelle Säulenbohrmaschinen, Radialbohrmaschinen und Horizontalbohrwerke.
• Einteilung nach Nutgeometrie:
  • Geradegenutet (GZ, GM): Höchste Formsteifigkeit des Trägerkörpers verhindert Werkzeugverlauf und eignet sich ideal für kurze sowie spülungsunterstützte Tieflochbohrungen.
  • Spiralgenutet (SZ, SM): Unterstützt die aktive mechanische Spanförderung aus der Schneidzone heraus bei drehendem Werkzeugeinsatz.
• Abgestufte Plattendurchmesser-Bereiche:
  • Die Trägerwerkzeuge verfügen über passgenaue Plattensitze für die jeweiligen Schneidplattengrößen: 9,5–11,0 mm; 11,5–12,5 mm; 13,0–17,5 mm (sowie 15,5–17,5 mm); 18,0–24,0 mm (sowie 22,0–24,0 mm); 25,0–35,0 mm (sowie 30,0–35,0 mm); 36,0–47,0 mm (sowie 42,0–47,0 mm); 48,0–65,0 mm (sowie 56,0–65,0 mm); 64,0–88,0 mm (sowie 78,0–88,0 mm) und 90,0–114,0 mm (sowie 102,0–114,0 mm).
• Interne Kühlmittelzufuhr:
  • Sämtliche Trägerkörper besitzen innenliegende Kühlkanäle, die den Kühlschmierstoff direkt an die Hauptschneiden führen, um punktgenaue Kühlung und zuverlässigen Spanauswurf sicherzustellen.

Praxishinweise für den Einsatz von Karnasch Bohrkörpern

Stellen Sie vor der Plattenmontage sicher, dass der Plattensitz völlig frei von Schmutz und feinen Zerspanungspartikeln ist. Setzen Sie die Schneidplatte bündig bis zum Anschlag ein und ziehen Sie diese gleichmäßig mit der passenden TORX-Klemmschraube und dem Fahnenschlüssel an. Bei Längenverhältnissen von 8xD, 12xD und 15xD wird dringend empfohlen, eine Pilotbohrung gleichen Durchmessers mit einem kurzen Werkzeug (z. B. 3xD) auf ca. 1 bis 2xD Tiefe zu setzen, um ein Verlaufen der langen Bohrkörper beim Anschneiden auszuschließen. Gewährleisten Sie einen konstanten Kühlmitteldruck (je nach Bohrtiefe mindestens 10 bis 20 bar), um Spänestau zu verhindern. Überprüfen Sie den Plattensitz regelmäßig auf Rissbildung oder plastische Verformungen.
