Reduziereinsätze
Sichern Sie sich maximale Flexibilität im Werkzeugeinsatz, überragende Rundlaufgenauigkeit und spielfreien Sitz in der Maschinenspindel mit dem Sortiment an Morse-Reduzierhülsen von Karnasch Professional Tools auf abse.sk. Diese hochpräzisen deutschen Industrie-Reduzierhülsen ermöglichen das zuverlässige Anpassen der Spindelaufnahme, sodass Werkzeuge mit kleinerem Morsekegelschaft ohne Stabilitäts- oder Präzisionsverlust in größeren Maschinenspindeln eingesetzt werden können. Das Sortiment umfasst die beiden wichtigsten Werkstattgrößen: die Reduzierhülse MK3 auf MK2 mit 112 mm Gesamtlänge (Karnasch 210052) sowie die Reduzierhülse MK4 auf MK3 mit 140 mm Gesamtlänge (Karnasch 210053). Die Hülsen sind nach DIN 2185 gefertigt, durchgehärtet und an Außen- wie Innenkegelflächen feinstgeschliffen, was minimale Rundlauffehler, erstklassigen Verschleißschutz und extreme Langlebigkeit gewährleistet. Der durchgehende Austreibschlitz und der Mitnehmerlappen erlauben das zügige und schonende Lösen mittels Austreibkeil. Wählen Sie Original-Reduzierhülsen von Karnasch auf abse.sk für präzise Ergebnisse auf Tisch-, Säulen-, Radial- und Magnetbohrmaschinen sowie Drehmaschinen.
Produktsortierung
Marken
Liste der Produkte
Steuerelemente der Liste
Die Kategorie der Morse-Reduzierhülsen von Karnasch Professional Tools auf abse.sk bildet die Basis für eine flexible und wirtschaftliche Nutzung des Werkzeugbestands auf Bohr- und Werkzeugmaschinen. Reduzierhülsen ermöglichen die präzise Anpassung der Spindelinnenaufnahme beim Einsatz von Werkzeugen mit kleinerem Morsekegelschaft. Dadurch erübrigt sich die teure Mehrfachbeschaffung von Zerspanungswerkzeugen für unterschiedliche Spindeldurchmesser – Bohrfutter, Morsekegelbohrer, Aufbohrer und Reibahlen lassen sich problemlos bei voller Steifigkeit und minimalem Rundlauffehler adaptieren.
Sortimentsübersicht, technische Spezifikationen und Ausführungen:
- Verfügbare Abmessungen:

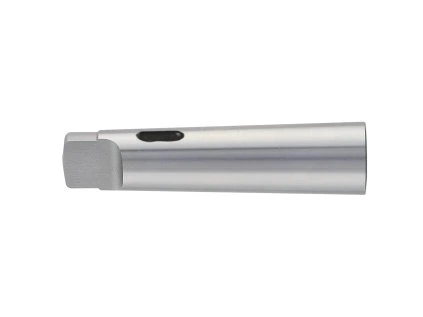

- Reduzierhülse MK3 auf MK2 – 112 mm (Art.-Nr.: 210052): Zur Reduzierung einer Morsekegelaufnahme MK3 auf Werkzeugschäfte mit MK2. Die Standardlänge von 112 mm garantiert festen Sitz in der Pinole ohne übermäßige Auskragung.
- Reduzierhülse MK4 auf MK3 – 140 mm (Art.-Nr.: 210053): Schwerer Industrieadapter für Großmaschinen mit MK4-Spindelbohrung zur formschlüssigen Aufnahme von MK3-Werkzeugen bei einer Gesamtlänge von 140 mm.
- Konstruktive und werkstofftechnische Qualitätsmerkmale:
- Fertigung nach DIN 2185: Die Einhaltung internationaler Industrienormen gewährleistet engste Kegeltoleranzen und spielfreien Sitz im Spindelsitz.
- Durchgehärteter legierter Stahl: Der gesamte Hülsenkörper ist wärmebehandelt, was hervorragende Beständigkeit gegen Druckstellen, Torsionsverzug und abrasiven Verschleiß im Mehrschichtbetrieb bietet.
- Feinstgeschliffene Außen- und Innenkegel: Höchste Oberflächengüte sichert maximale Konzentrizität, minimiert den Rundlauffehler auf ein Minimum und schützt die Maschinenspindel vor Beschädigungen.
- Austreibschlitz und Austreiblappen: Der gehärtete Lappen verhindert das Durchdrehen der Hülse, während der durchgehende Querschlitz ein schnelles, schonendes Lösen mittels Austreibkeil erlaubt.
- Empfohlene Einsatzbereiche und Maschinenkompatibilität:
- Tisch-, Säulen- und Ständerbohrmaschinen
- Industrielle Radialbohrmaschinen
- Reitstock von Spitzen- und Universaldrehmaschinen
- Magnetkernbohrmaschinen mit MK3 und MK4 Werkzeugaufnahme
- Bohrwerke und Fräsmaschinen
Praxishinweise für Handhabung und Pflege von Reduzierhülsen
Reinigen und entfetten Sie vor dem Einsetzen der Reduzierhülse in die Maschinenspindel den Außenkegel der Hülse sowie die Spindelhülse sorgfältig. Gleiches gilt für die Innenaufnahme der Hülse vor dem Einstecken des Werkzeugs. Selbst mikroskopische Späne, Staub oder verharztes Fett führen zu Rundlauffehlern und können zum Fressen des Kegelsitzes führen. Führen Sie das Werkzeug so ein, dass der Austreiblappen exakt in der Mitnahmetasche der Hülse greift. Verwenden Sie zum Lösen stets gehärtete Norm-Austreibkeile, um Verformungen an den Rändern des Austreibschlitzes zu vermeiden. Nach Arbeitsende sollten die Hülsen gereinigt und mit einem dünnen Film säurefreiem Konservierungsöl gelagert werden.
